ベルト・エアサクション・コレーター DSC-10/60iL

デュプロ独自のベルトエアサクション方式により、最大処理速度10,000セット/時の高速丁合実現。※A5横通し10枚時。
2つの安心・安全検知機能搭載(超音波式重送検知、乱丁検知/オプション) 。各棚にLEDライトを搭載し操作性が格段に向上。

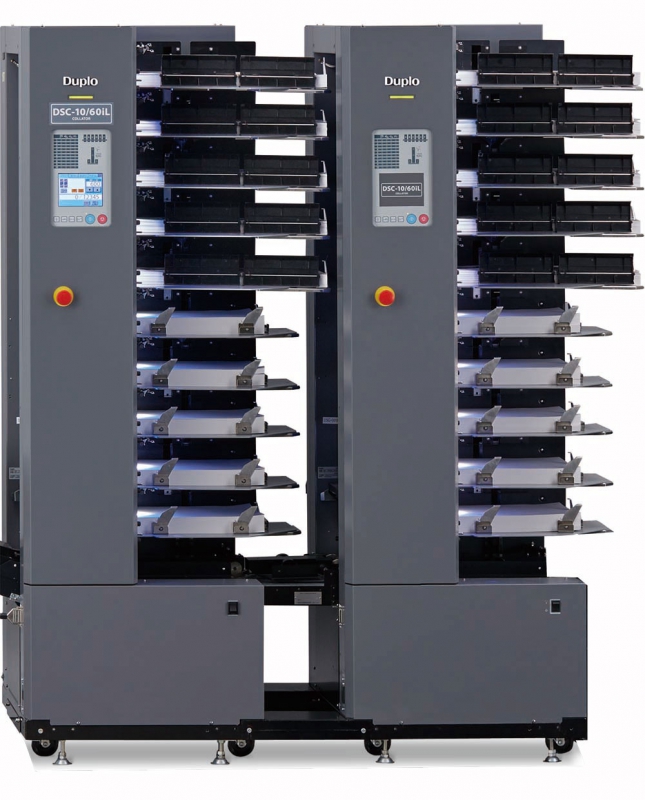

ベルト・エアサクション・コレーター DSC-10/60iL

安定した高速給紙を可能とするデュプロ独自のベルト・エアサクション方式

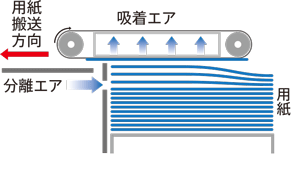

  • 給紙台上の用紙を、ファンモーターによるサバキエアーで1枚1枚分離します。吸着エアーで、分離した用紙1枚をベルトに吸い付けて給紙します。用紙にやさしく、安定した給紙を行います。

  • ベルト・エアサクション方式

最大10,000セット/時の高速処理を実現



A5横通し時(1タワーで10段以内使用時)は1時間に最大10,000セットの高速給紙。急なお仕事の依頼や短納期のお仕事に対応します。

10,000枚/時

超音波式重送検知を標準搭載

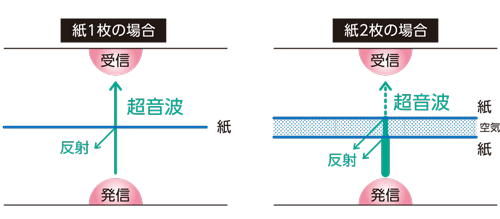

  • 用紙と用紙の間に存在する空気層を検出する超音波式重送検知機能を標準搭載。近年のデザインに多い全面黒ベタや厚紙などの用紙も正確に検知いたします。また、光学式重送検知も装備しているため、様々な用紙種類に対応します。

  • 超音波式重送検知

乱丁検知キット(オプション)

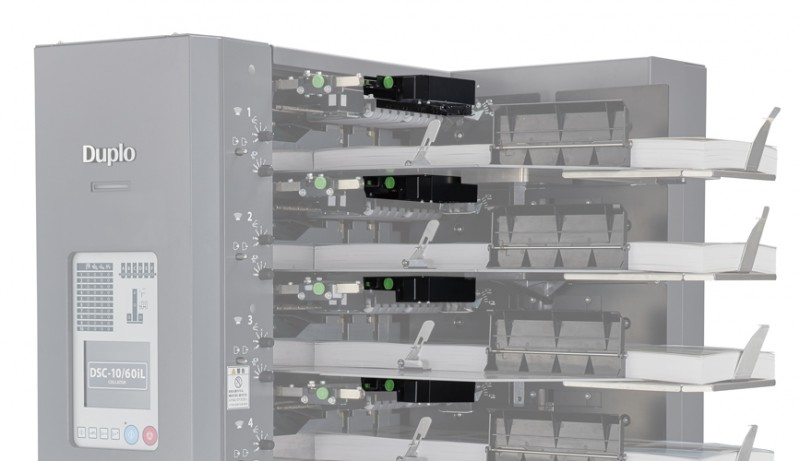

各段に搭載された高性能CMOSカメラにより、1枚目を基準として、1枚毎に絵柄を確認しながら給紙します。乱丁検知時は給紙を停止、又はリジェクトします。尚、検出位置は任意で変更が可能です。積み間違えによる乱丁を防止します。

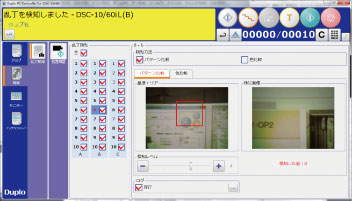

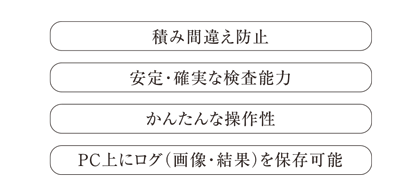

  • 乱丁検知特徴乱丁検知画面

  • 乱丁検知キット

優れた視認性



  • LED搭載

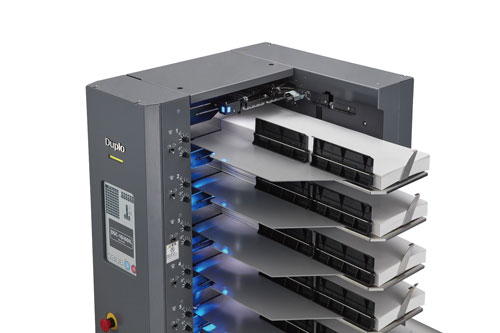

    全段LED搭載

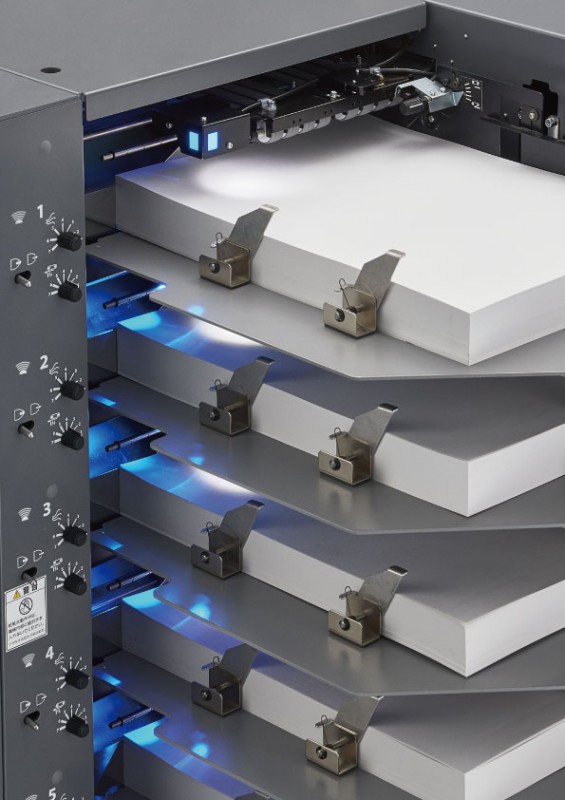

    各段の状況をLED(点灯・点滅)にて瞬時に確認できます。LEDの光により丁合物の確認も容易です。また、設定部数の終了を特別な点灯パターンでお知らせします。

  • ステータスインジケーター搭載

    ステータスインジケーター搭載

    丁合機の状態を3色LEDにてお知らせします。多連結時の使いやすさを向上します。

進化した操作性



  • 延長トレー

  • 延長トレーにより長尺用紙に対応

    延長トレー装備及び吸着ファンの出力UPにより、長尺用紙に対応しました。最大用紙長610mm用紙の給紙も可能です。

製品仕様

名称ベルトエアサクションコレーター DSC-10/60iL
型式床置き式
丁合段数10段/タワー
最大連結台数6台
給紙方式ベルトサクション方式
搬送方式ツインベルト方式
用紙積載量65mm
用紙サイズ最小幅:105 mm~最大幅:350 mm
最小長さ:148 mm~最大長さ:610 mm
※用紙幅が105~120mmの場合は、長さ297 mm以上
※用紙長さが508mm を超える場合は、最小幅200mm~最大幅230mm
紙質上質紙:52~157g/m2(表紙:52~300g/m2)
アート紙/コート紙:79~157g/m2(表紙:79~300g/m2)
用紙形態ペラ
2つ折り(81.4g/m2 以下/10 段以内、その他の段は、使用できません)
4つ折り(81.4g/m2 以下/5 段以内、その他の段は、使用できません)
処理速度最大 10,000 セット/時
(A5横通し、上質紙 81.4g/m2使用時)
※ ただし、後処理機に応じて変動します。
給紙ミス検知重送(光学式、超音波式)、空送り、紙詰まり
その他の検知機能用紙なし、搬送路紙詰まり、搬送路ドア開閉
機械の大きさタワー単体 855(幅)× 830(奥行)× 1,972(高さ) mm
LUL-HM+ タワー 1,485(幅)× 830(奥行)×1,972(高さ) mm
LUL-HM+2 連結 2,335(幅)× 830(奥行)×1,972(高さ) mm
LUL-HM+3 連結 3,185(幅)× 830(奥行)×1,972(高さ) mm
LUL-HM+4 連結 4,035(幅)× 830(奥行)×1,972(高さ) mm
LUL-HM+5 連結 4,885(幅)× 830(奥行)×1,972(高さ) mm
LUL-HM+6 連結 5,735(幅)× 830(奥行)×1,972(高さ) mm
電源AC100V  50/60Hz
消費電力/電流 970 W/10A(タワー単体)
エラー表示操作パネルに集中表示
各タワーのドア開閉、用紙なし、給紙エラー、搬送エラー、後処理機エラー
各段の用紙なし、重送、空送り、紙詰まり
質量(重量)310 kg(タワー単体、付属品を含む)
※商品の仕様・外観は改良のため予告なく変更する場合があります。
