消費者の好奇心を刺激し高い付加価値を実現するために各種特殊製本に対応。
より簡単で、より使いやすい操作性で小ロット多品種の製本を可能にしました。

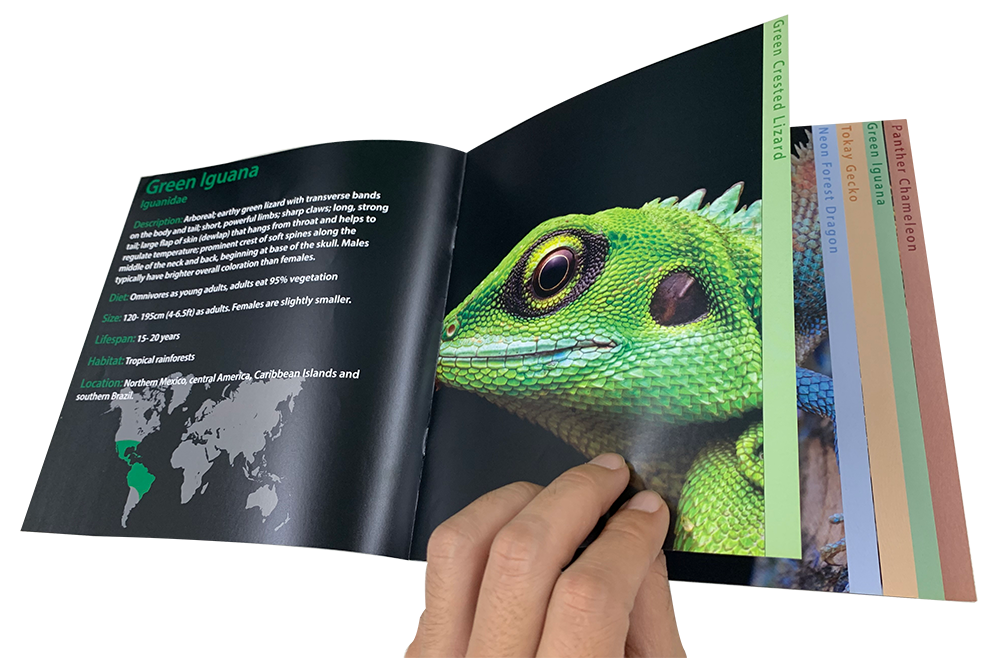

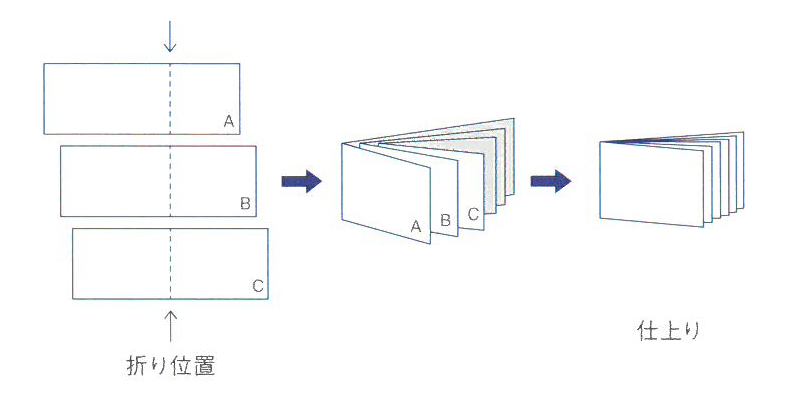

インデックス製本
同サイズの異なる用紙を、折り位置をずらして折ることによってインデックス製本が可能となります。例えば、冊子タイプのDM、パンフレットにインデックスを設けることで冊子内の見たい情報に直接アクセスできます。

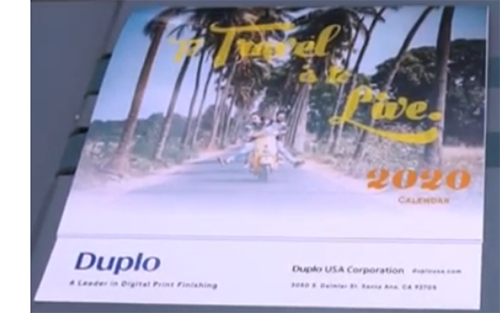

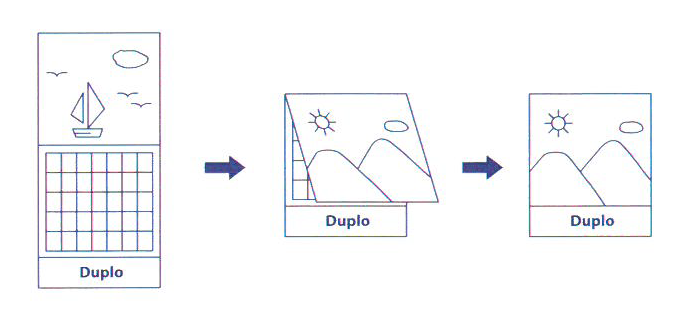

名入れカレンダー製本
壁掛けタイプのカレンダーなどを製本するために、表紙の用紙の長さが中身より長い用紙での製本が可能です。社名や広告を掲載するための「広告スペース」を最大で56mm設けることができます。

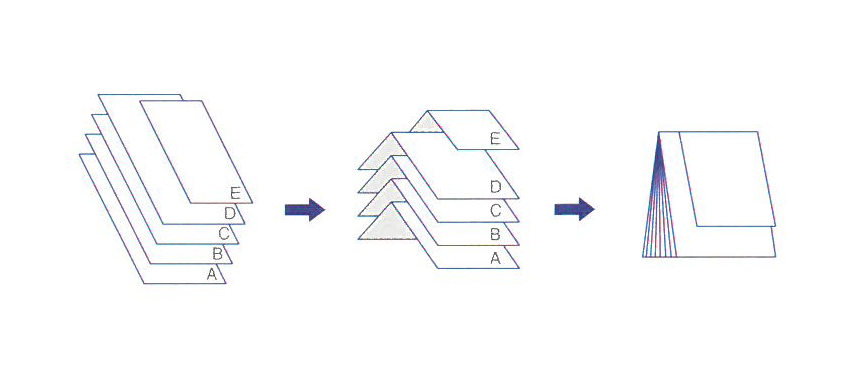

マルチサイズ製本
用紙サイズが異なる用紙を最大6種類まで1冊の冊子に含める製本が可能です。
PC用アプリケーションPC CONTROLLERが製本完成までの10工程を一括で制御します。

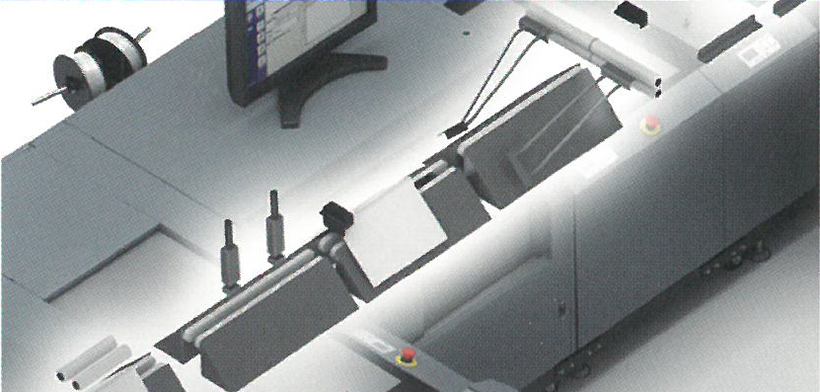

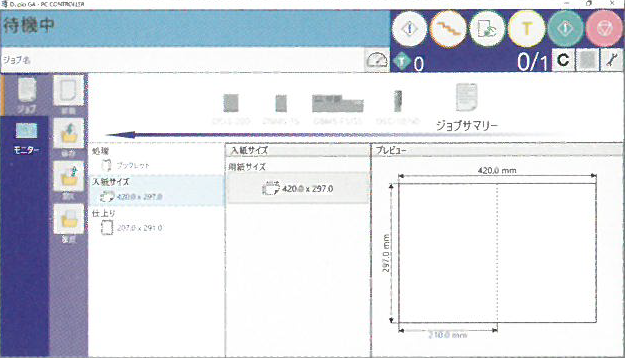

10工程を一括制御するPC CONTROLLER

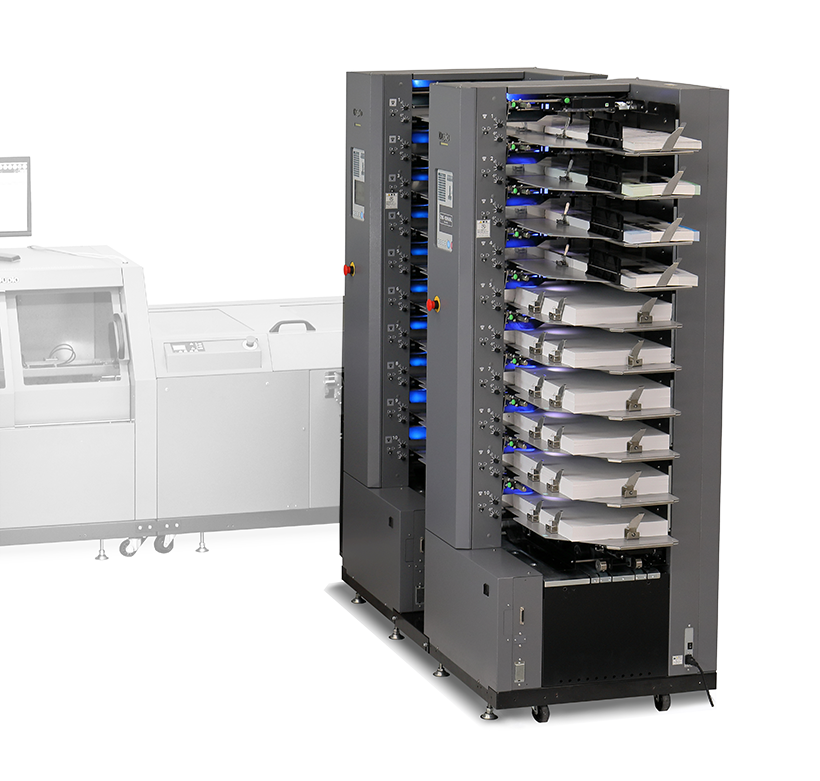

丁合を行う DSC-10/60iL

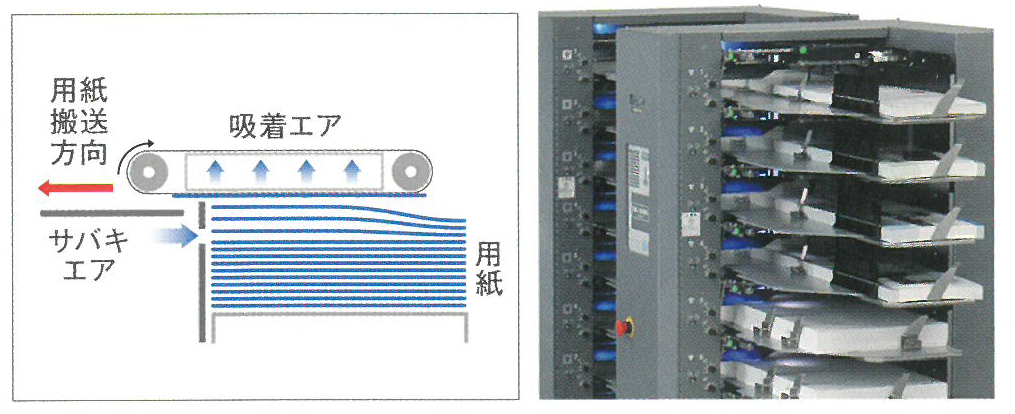

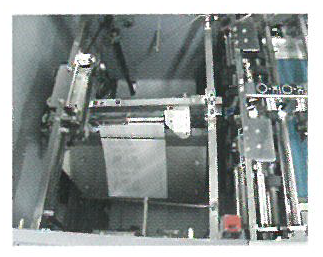

■給紙機構部
ベルトエアーサクション給紙方式により、用紙にやさしく安定した給紙を実現
用紙を揃える/筋を入れる/折る DBMS-F5

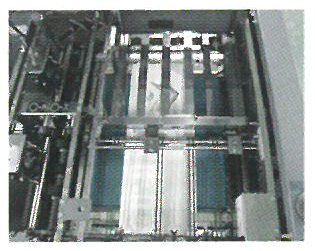

■揃え機構部
丁合されたセットをさらに揃え、次の作業に備えます。用紙サイズを設定することで自動的に揃え位置の設定を行いますので、作業の段取りを大幅に軽減します。
■筋入れ機構部
丁合され、揃えられた用紙に対してセットごとに筋を入れます。

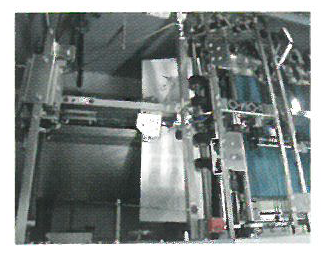

■折り機構部
筋を入れた丁合物をセットごとに用紙に負担をかけずに折りを形成します。

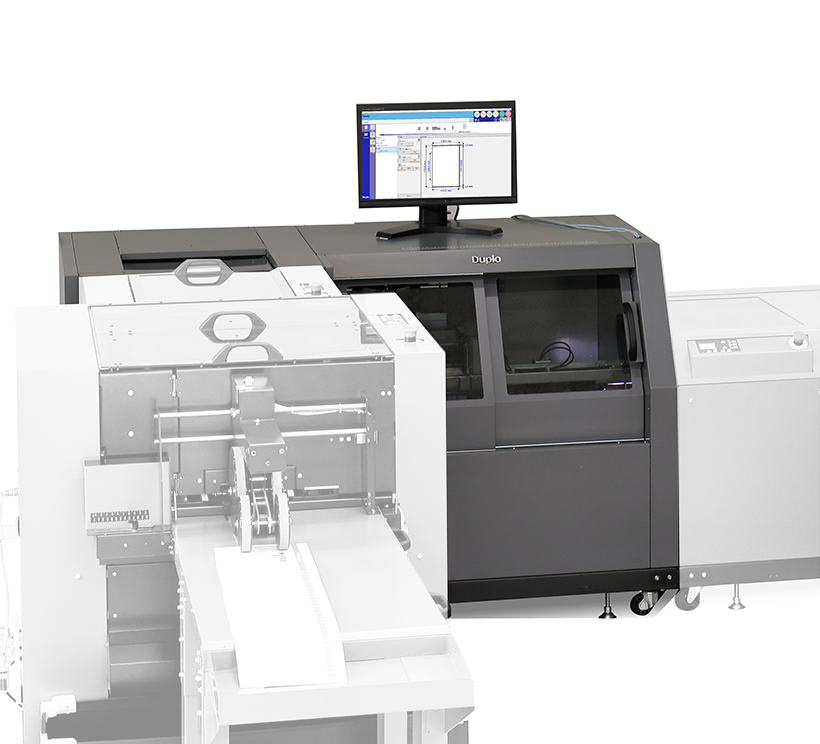

中綴じを行う DBMS-S5
■鞍掛け・揃え機構部
筋入れ・折り形成後、鞍掛け部に用紙をセットごとにスタックします。その後バックジョグで正確に用紙を揃え、綴じの準備を行います

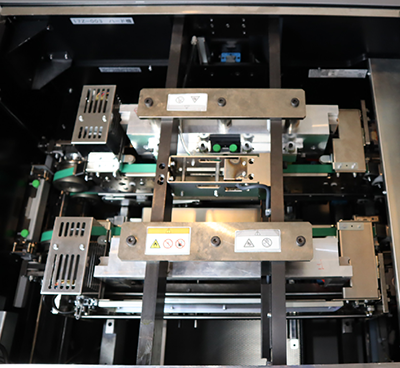

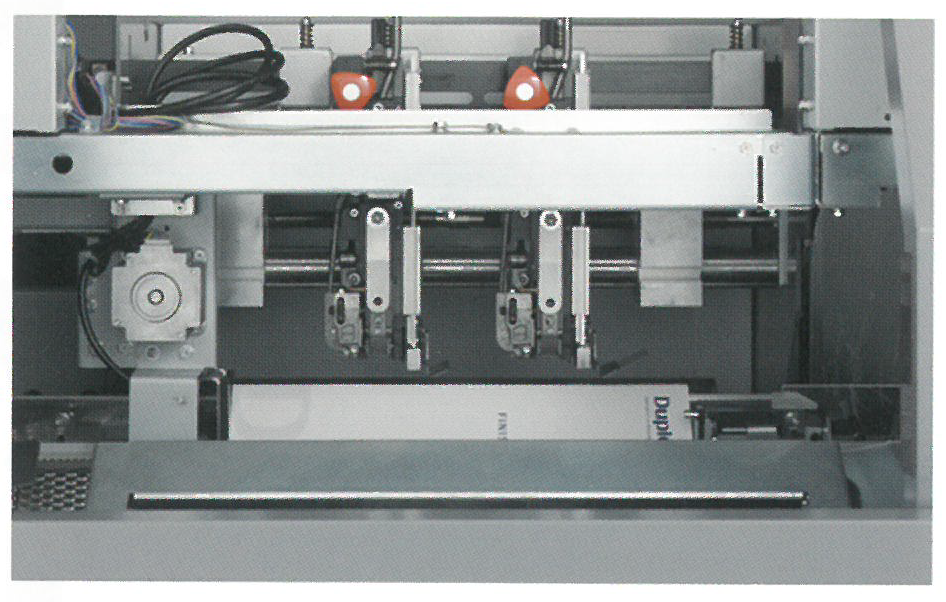

■綴じ機構部
鞍掛けで揃えられた用紙は綴じ機構部で中綴じ折り製本されます。最大30枚(上質紙81.4g/m229枚+表紙300g/m2)の綴じが可能です。

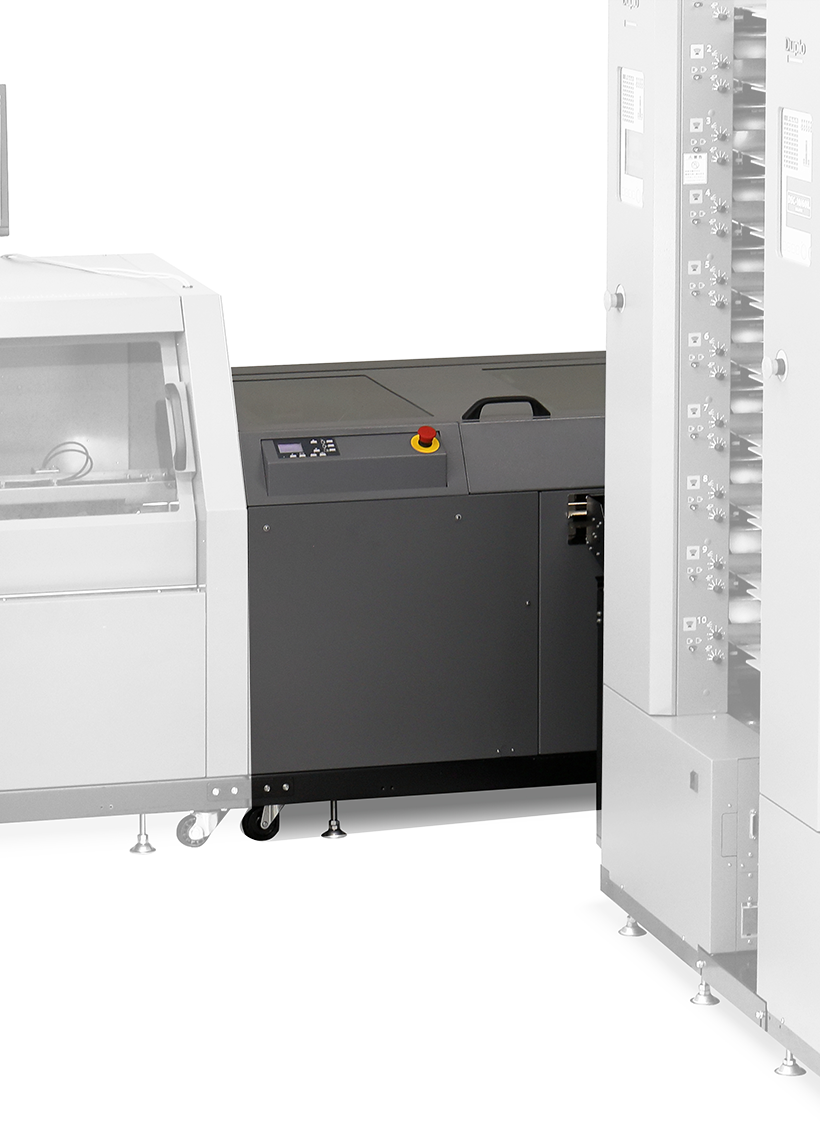

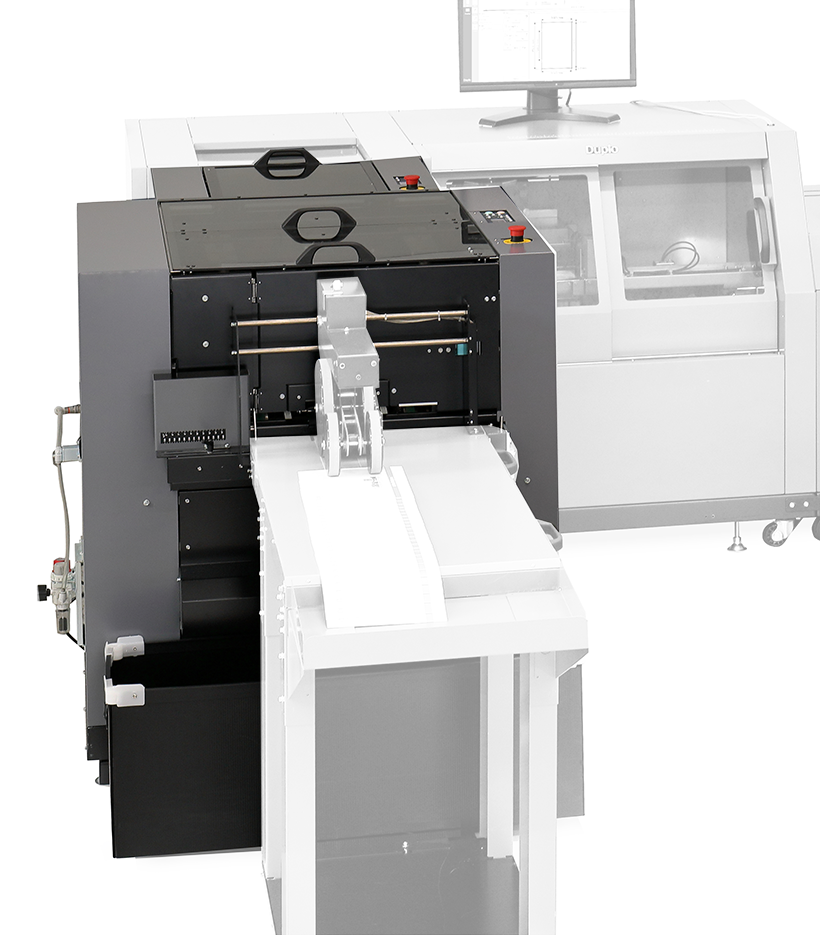

小口・天地を断裁する DBMS-T5・DKTS-200
■小口断裁部
中綴じ折り製本された丁合物の小口断裁を行います。
断裁可能厚み:6mm以内 断裁幅:1～25mm
■天地断裁部
小口断裁された冊子の天地断裁を行います。また、オフセットトリム機能を使用することで、天地で異なる断裁幅を断裁することが可能となり、事前の断裁工程を短縮できます。断裁可能厚み:6mm以内 断裁幅:1～30mm
排出・区分けする DBMS-LSW2・DKT-K

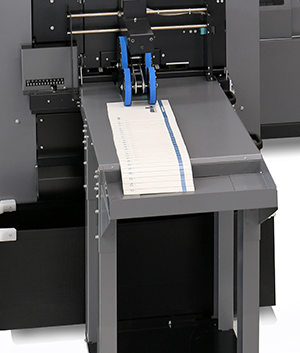

■排出部
製本された冊子をベルトコンベヤーにてキレイにスタックします。
■区分け部
ベルトコンベヤー上で、指定した枚数毎に区分けします。

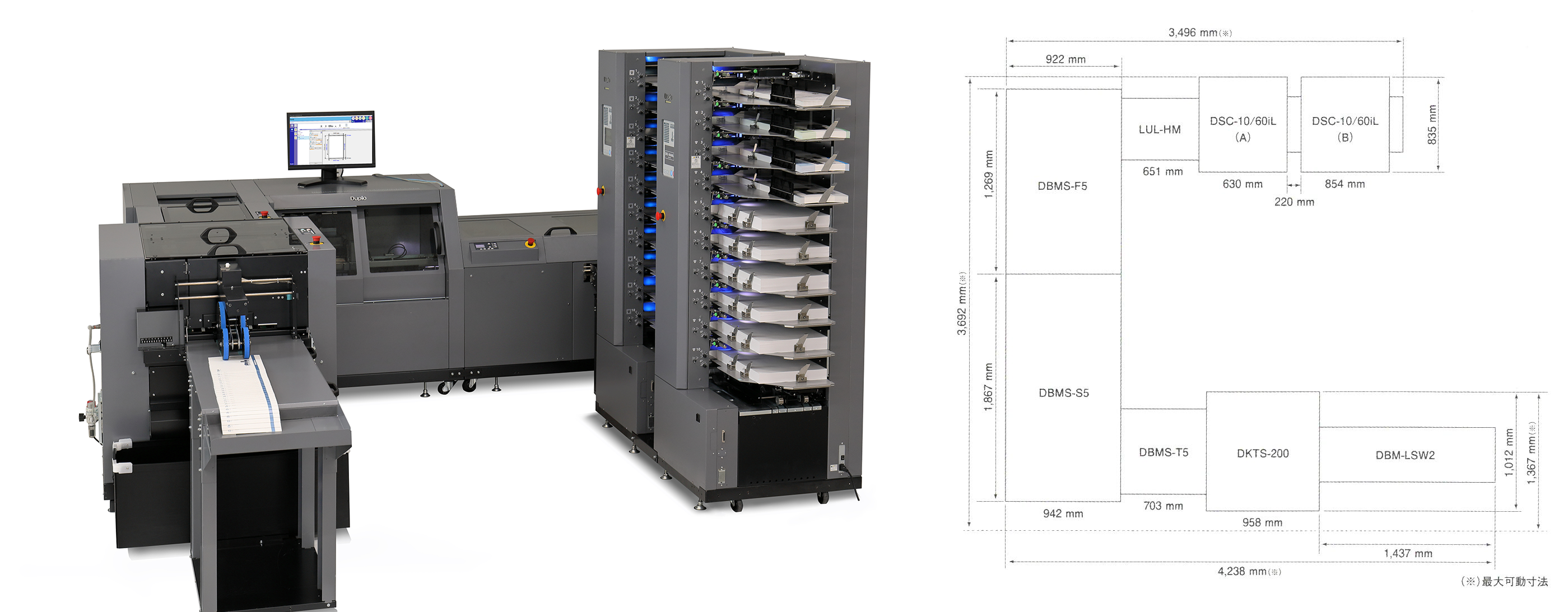

DSC-10/60iL・LUL-HM・DBMS-F5・DBMS-S5・DBMS-T5・DKTS-200・DBM-LSW2・PC CONTROLLER
| DSC-10/60iL | 一般名称 | 丁合機 製品詳細はこちらから 製品仕様はこちらから |
| DBMS-F5 | 一般名称 | 筋付け折り機 |
| 形式 | 床置き式 | |
| 用紙形態 | シート物(カール量は用紙1枚を置いた状態で高さ5mm以下でR50以上) | |
| 用紙サイズ | 幅方向:120～ 356mm 長さ方向:210～610mm 定型用紙:A3SR、A3、A4(タテ・ヨコ)、A5、B4、B5(タテ・ヨコ) | |
| 紙質 | 上 質 紙 :64～157g/m2 アート紙・コ - ト紙:84.9～157g/m2※ 表紙/上質紙:64 ～300g/m2 表紙/アート紙・コート紙:84.9～300g/m2 アート紙・コート紙127.9g/m2未満は以下の条件を満たす用紙のみ使用可能 ・A3サイズ未満かつ用紙縦横比が1.5:1以下 | |
| 最大通紙セット厚み | 1.0mm | |
| 処理可能枚数 | 表紙1枚 + 中身9枚以内 (用紙:上質紙 81.4g/m2) | |
| 最大処理速度 | 5,050セット/時 (A5長辺綴じ仕上がり、上質紙 81.4g/m2、10枚以内) 4,000セット/時(A4長辺綴じ仕上がり、上質紙 81.4g/m2、10枚以内) 3,900セット/時(最大長辺綴じ仕上がり、A4短辺綴じ仕上がり、上質紙 81.4g/m2、10枚以内) | |
| 検知機能 | 紙詰まり検知 (搬入部、ジョグ部、ストッパー部、筋付け部) ストッパー部 上ガイドの有無検知 インターロック (非常停止スイッチ、トップカバー開閉) | |
| 定格電源 消費電流 消費電力 | 電源供給は、DBMS-S5からによる | |
| 設置寸法 | 幅1,433 × 奥行964 × 高さ914mm | |
| 機械質量(重量) | 342kg(付属品 5.9kg 含む) | |
| DBMS-S5 | 一般名称 | 鞍掛け中綴じ機 |
| 形式 | 床置き式 | |
| 用紙形態 | シート物(カール量は用紙1枚を置いた状態で高さ5mm以下でR50以上) | |
| 用紙サイズ | 幅方向:120～ 356mm 長さ方向:210～610mm 定型用紙:A3SR、A3、A4(タテ・ヨコ)、A5、B4、B5(タテ・ヨコ) | |
| 紙質 | 上 質 紙 :64～157g/m2 アート紙・コ - ト紙:84.9～157g/m2※ 表紙/上質紙:64 ～300g/m2 表紙/アート紙・コート紙:84.9～300g/m2 アート紙・コート紙127.9g/m2未満は以下の条件を満たす用紙のみ使用可能 ・A3サイズ未満かつ用紙縦横比が1.5:1以下 | |
| 最大通紙セット厚み | 3.0mm | |
| 処理可能枚数 | 表紙1枚 + 中身29枚以内 (用紙:上質紙 81.4g/m2) | |
| 最大処理速度 | 5,050セット/時 (A5長辺綴じ仕上がり、上質紙 81.4g/m2、10枚以内) 4,000セット/時(A4長辺綴じ仕上がり、上質紙 81.4g/m2、10枚以内) 3,900セット/時(最大長辺綴じ仕上がり、A4短辺綴じ仕上がり、上質紙 81.4g/m2、10枚以内) | |
| 検知機能 | 紙詰まり検知 (折り部、バッファ部、綴じ部、突出し部、 突出し排出部) 針有り無し検知 ステッチャー移動説調検知 インター・ロック (前面側開閉ドア、上面トップカバー) | |
| 定格電源 | 単相200V(50/60Hz) | |
| 消費電流 | 3.8A | |
| 消費電力 | 605W | |
| 設置寸法 | 幅1,867×奥行1,142×高さ1,162mm | |
| 機械質量(重量) | 429kg(付属品 5.7kg 含む) | |
| DBMS-T5 | 一般名称 | 冊子用小口断裁機 |
| 形式 | 床置き式 | |
| 用紙形態 | 冊子物 | |
| 入紙冊子サイズ | 幅方向:120～356mm 長さ方向:105～305mm(二つ折り後の長さを示す。) ※幅:長さが1:1.5を超えるものは仕様外とする。 | |
| 仕上がりサイズ | 幅方向:120～356mm 長さ方向:75~304mm(二つ折り後の長さを示す。) | |
| 紙質 | 上質紙:64～157g/m2 アート紙・コート紙:84.9～157g/m2 表紙/上質紙:64～300g/m2 表紙/アート紙・コート紙:84.9～300g/m2 | |
| 断裁方式 | 上刃(可動)下刃(固定) | |
| 断裁幅 | 1～25mm[2つ折り後の枚数が12枚以内の場合、75mmまで新競可能(紙質・用紙サイズによる)] | |
| 断裁可能厚み | 6mm 以内 | |
| 断裁可能枚数 | 表紙2枚 + 中身58枚以内(用紙:上質紙 81.4g/m2 ) ※枚数は二つ折り後の枚数 | |
| 最大処理速度 | 5,050セット/時(A5長辺綴じ仕上がり、上質紙81.4g/m2 、20枚以内) 4,000セット/時(A4長辺綴じ仕上がり、上質紙81.4g/m2 、20枚以内) 3,900セット/時(最大長辺綴じ仕上がり、A4短辺綴じ仕上がり、上質紙 81.4g/m2 、20枚以内) ※枚数は二つ折り後の枚数 | |
| 検知機能 | 紙詰まり検知(断裁ストッパー部、排紙部) スタッカーコロ位置異常検知機能 断裁モーター過負荷検知 インターロック(非常停止スイッチ、トップカバー開閉) | |
| 定格電源 | 単相200V(50/60Hz) | |
| 消費電流 | 3.3A | |
| 消費電力 | 470W | |
| 設置寸法 | 幅 716 × 奥行736 × 高さ 1,181mm | |
| 機械質量(重量) | 232kg(付屬品 6kg 含む) | |
| DKTS-200 | 一般名称 | 冊子用天地断裁機 製品詳細はこちらから 製品仕様はこちらから |
