Product

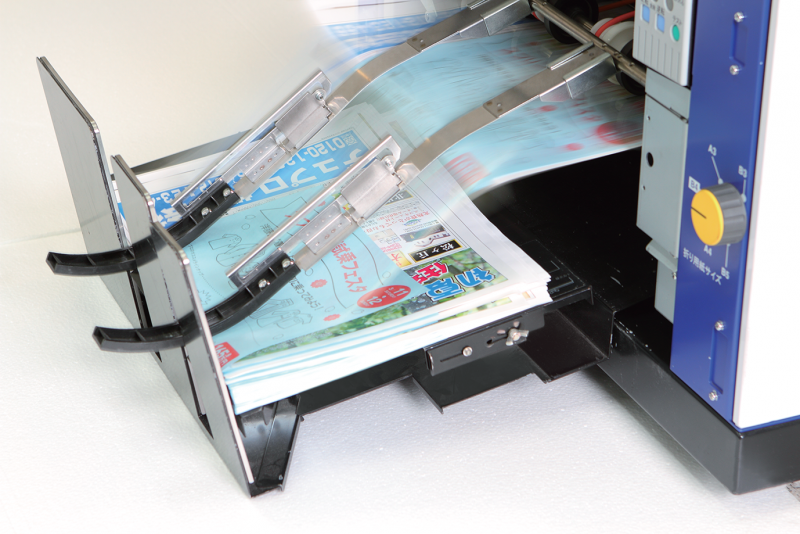

高速作業で効率化!最速180セット/分
※諸条件によりスピードの制限あり
-
煩わしい丁合作業を高速処理。人手不足の解決、時短による働き方改革にも貢献します。
Product

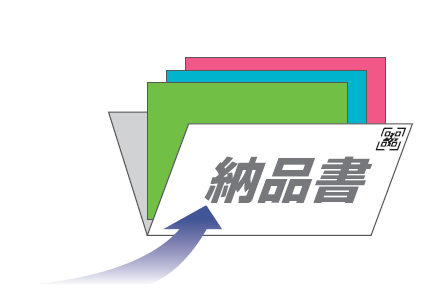

デュプロの給紙技術が物流・通販業界にピッキングシステム(丁合システム)を提案します。
※諸条件によりスピードの制限あり
煩わしい丁合作業を高速処理。人手不足の解決、時短による働き方改革にも貢献します。
※一部制限あり

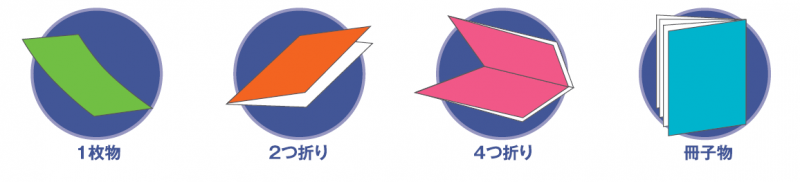

1枚物から、2つ・4つ折り、冊子物まで幅広い種類のチラシが丁合可能です。さらに、用紙サイズははがきよりも少し大きいサイズ(100mm×150mm)～A3サイズ(297mm×420mm)まで丁合可能です。また、折り紙で丁合物を挟むため丁合物がバラけることを防ぎます。
※各棚ユニットの仕様制限、用紙形態、紙質により丁合できない用紙もあり

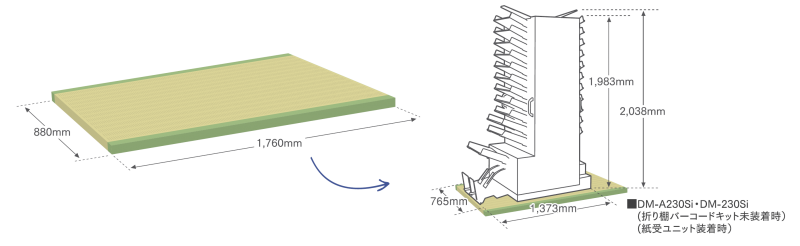

スペース効率の良い縦型方式のため、畳1畳ほどのスペースに設定が可能です。作業範囲もコンパクトに収まり、23種類のチラシが1～2名の少人数で丁合できます。
| 機種名 | DM-A230Si, DM-A190Si, DM-230Si, DM-190Si | |
| 最大丁合可能枚数 | DM-A230Si, DM-230Si:23種類(22種類+折用紙) DM-A190Si, DM-190Si:19種類(18種類+折用紙) | |
| 用紙積載量 | 標準棚:900枚 再丁合棚:1,000枚 折り棚:900枚 ※上質紙64g/m2 257㎜×364㎜ ※斜め積載方式 | |
| 紙受け積載量 | 85～140㎜(可変) ※オプション品:紙受ユニット搭載時 | |
| 処理速度 | 通常モード | 70～180セット/分(折り棚バーコードキット未装着時)
62～160セット/分(折り棚バーコードキット装着時) |
| 再丁合モード | 62～160セット/分(折り棚バーコードキット装着・未装着時) | |
| 選択丁合モード | 23～60セット/分(折り棚用紙A4またはA3時) | |
| 用紙サイズ (幅×長さ) | 標準棚 | 給紙フルユニットR,L 100mm×150mm～297mm×420mm 横送り
ダブル検知ユニットR,L 120mm×182mm～297mm×420mm 横送り オートサバキユニットR,L 120mm×182mm～297mm×420mm 横送り |
| 再丁合棚 | 再丁合給紙フルユニットR,L 100mm×175mm～297mm×420mm 横送り
厚み検知再丁合ユニットR,L 120mm×175mm～297mm×420mm 横送り | |
| 折り棚 | 折り給紙ユニットR,L 182mm×257mm～364mm×515mm 縦送り | |
| 用紙形態 | 標準棚 シート物、2つ折り、4つ折り、冊子物(※1)、丁合物(※2) 再丁合棚 シート物、2つ折り、4つ折り、冊子物(※3)、丁合物(※4) 折り棚 シート物、2つ折り(※2) (※1)密着厚さ1.5㎜まで (※2)密着厚さ1.0㎜まで (※3)密着厚さ2.5㎜まで (※4)密着厚さ2.0㎜まで ※但し、一度のセット厚さが「密着厚さ10㎜」を超えない事 | |
| 紙質 | 上質紙、中質紙、更紙、アート・コート紙、再生紙、上質孔版紙 ※印刷状況・用紙形態により給紙不可の用紙あり ※一部の用紙にサバキ痕が発生する可能性あり | |
| 電源 | AC100V 50/60Hz | |
| 消費電力 | 最大1,250W 14.9A 待機時 120W 1.2A ※DM-A230Si、DM‐230Si 最大1,130W 13.4A 待機時 100W 1.1A ※DM-A190Si、DM-190Si ※最大は追い積みサインキット装着時 ※待機時は追い積みサインキット未装着 | |
| 寸法 | 1,373㎜(W)×765㎜(D)×2,038㎜(H)※DM‐A230Si、DM-230Si(使用時) 1,373㎜(W)×765㎜(D)×1,788㎜(H)※DM‐A190Si、DM-190Si(使用時) 全機種において、折り棚バーコードキット装着時828㎜(D)※紙受ユニット装着時 | |
| 質量 | DM-A230Si | 523㎏ ※ 本体(標準機)+付属品+紙受ユニット(オプション) |
| DM-230Si | 480㎏ ※ 本体(標準機)+付属品+紙受ユニット(オプション) | |
| DM-A190Si | 459 kg ※ 本体(標準機)+付属品+紙受ユニット(オプション) | |
| DM-190Si | 424㎏ ※ 本体(標準機)+付属品+紙受ユニット(オプション) | |
| 接続可能棚 | 標準棚 | 給紙フルユニットR,L、ダブル検知ユニットR,L、オートサバキユニットR,L |
| 再丁合棚 | 再丁合給紙フルユニットR,L、厚み検知再丁合ユニットR,L ※再丁合棚は最大8段まで接続可能(R側、L側ともに下部4段まで) | |
| 折り棚 | 折り給紙ユニット(超音波式2枚送り検知標準装備) | |
| オプション | 追い積みサインキット2,17、折り棚バーコードキット、サバキWユニット、静電気除去シート、パネル保護カバー | |
| 後処理オプション | 紙受ユニット、EP-SE2、EP-SE3ジョガー | |
| 給紙方式 | 標準棚・折り棚 | 2リングローラー(上給紙圧可変) |
| 再丁合棚 | 6リングローラー(上給紙圧可変) | |
| サバキ機構 | 標準棚・折り棚 | 標準サバキユニット、増ぺ用サバキユニット、サバキWユニットの3種類のサバキを装備可能。 |
| 再丁合棚 | 再丁合標準サバキユニット、再丁合増ぺ用サバキユニット、再丁合広告サバキユニット、 コシ付けユニットの4種類の内2個のサバキを装備可能。 | |
| エラー検知 | 紙無し検知、空送り検知、紙詰まり検知、2枚送り検知(折り棚のみ超音波式が標準装備) | |
| 外部機器接続ポート | 1ポート
D-sub:15ピン、ロックネジ:インチネジ(no.4-40unc)、本機コネクター:メスタイプ | |
