ベルト・エアサクション・コレーター DSC-10/20

高性能ベルト・エアサクション給紙機構を搭載した低価格丁合機。 最大7,200セット/時の高速丁合実現。 DCR-ST接続時

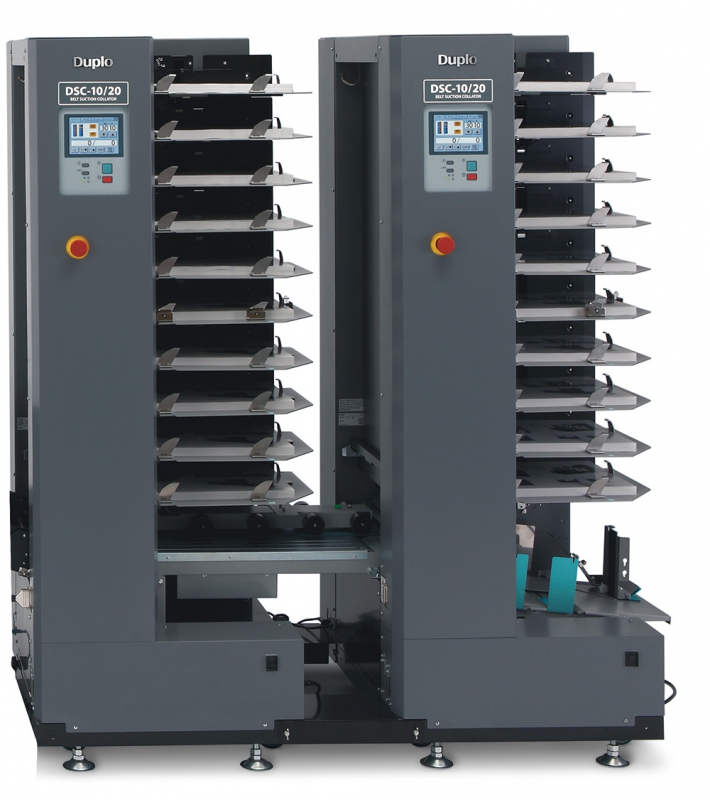

ベルト・エアサクション・コレーター DSC-10/20
生産終了いたしました。

安定した高速給紙を可能とするデュプロ独自のベルト・エアサクション方式



  • 給紙台上の用紙を、ファンモーターによるサバキエアーで1枚1枚分離します。吸着エアーで、分離した用紙1枚をベルトに吸い付けて給紙します。用紙にやさしく、安定した給紙を行います。

  • ベルト・エアサクション方式

最大7,200セット/時の処理能力



A5横通し時(1タワーで10段以内使用時)は1時間に最大7,200セットの高速給紙。急なお仕事の依頼や短納期のお仕事に対応します。

7,200枚/時

多様な作業に対応する紙受台



オプション品スタッカーユニット使用により、機器単体での丁合作業及び区分け作業(棒積み、区分け積み)が可能となります。

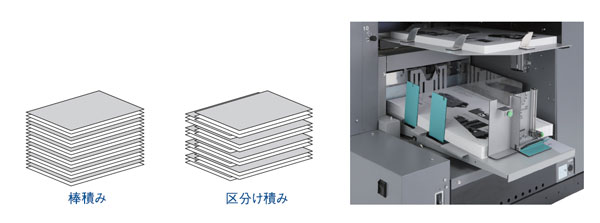

丁合と区分け作業が可能なスタッカーユニット

エントリーモデルでありながら優れた拡張性



丁合のみならず、オプションにて平綴じ、中綴じ、トリミングも可能。小ロット、低コストを実現します。

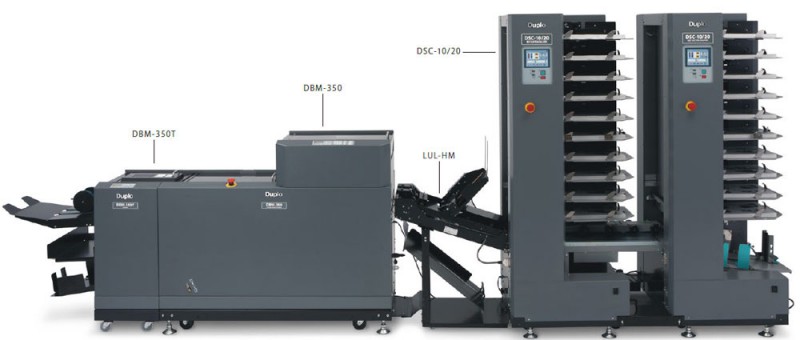

各種オプションによる拡張
※本システム構成は、オプションの「スタッカーユニット」と「横搬送ブリッジ」を装着しています。

製品仕様

名称ベルト・エアサクション・コレーターDSC-10/20
型式床置型
丁合段数10段
連結台数2台
給紙方式ファンモータによるベルト・エアサクション方式
用紙積載量35mm(上質紙64g/m² 400枚相当)
用紙サイズ幅方向:140mm~320mm
長さ方向:210mm~450mm
紙質上質紙:52.3~157g/m²
アート紙・コート紙:79.1~157g/m²
用紙の形態シート物
処理速度最大:7,200セット/h(A4、上質紙81.4g/m²、棒積み、DCR-ST接続時)
DSC-10/20 STACKER使用時
棒積み最大:6,000セット/時(A4横、上質81.4g/m²)
区分け最大:4,000セット/時(A4横、上質81.4g/m²)
給紙ミス検知機能重送検知、空送り検知、紙詰まり検知
その他の検知機能給紙棚用紙有無検知、各モーター動作異常、搬送ブリッジ紙詰まり検知、スタッカ紙詰まり、スタッカ満載検知
付加機能テスト給紙機能
カバー連段機能
ブロック丁合機能
合紙挿入機能
用紙左右排出方向選択
強制排紙機能
ウェイティングモード
低速搬送モード(オプションDSC-10/20 STACKER使用時のみ)
手差し機能(LUL-HM使用時、10枚以内)
リジェクト機能(LUL-HM使用時)
電源AC100V  50/60Hz
消費電力900W 10A
大きさ・DSC-10/20+LUL-HM
1,345(幅)× 780(奥行)× 1,708(高さ)mm
・DSC-10/20+DSC-10/20 STACKER
770(幅)× 780(奥行)× 1,708(高さ)mm
・DSC-10/20×2+DSC-10/20 BRIDGE+LUL-HM
2,185(幅)× 780(奥行)× 1,708(高さ)mm
・DSC-10/20×2+DSC-10/20 BRIDGE+DCS-10/20 STACKER
1,610(幅)× 780(奥行)× 1,708(高さ)mm
質量本体: 227.5kg
オプション: DSC-10/20 STACKER  14kg
DSC-10/20 BRIDGE  18.5kg
製品の仕様・外観は改良のため予告無く変更する場合があります。
