前処理機より送られたドキュメントセットに「綴じ」と「折り」の処理を行います。 A5・A4・B5仕上がりサイズの横綴じ製本に対応、多様な製本ニーズにお応えします。

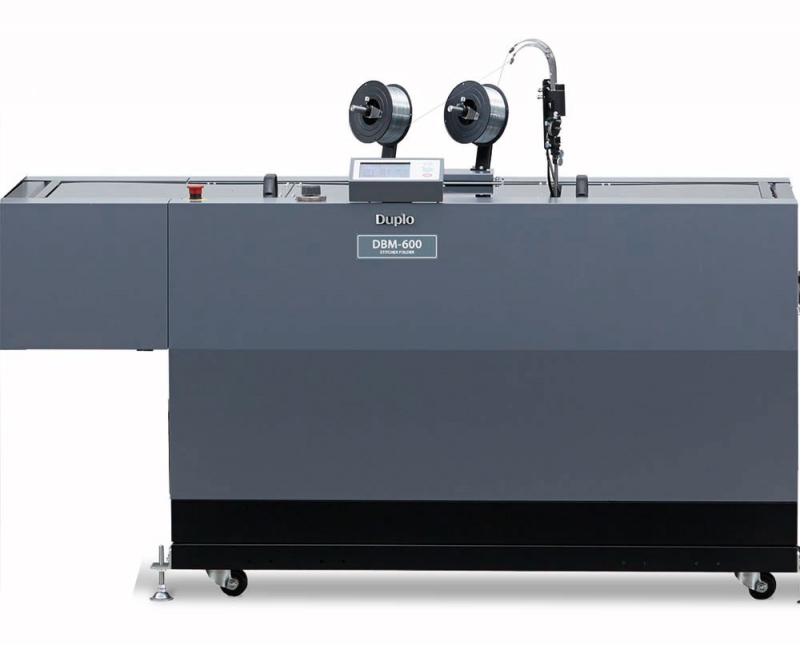

| 名称 | 中綴じ折り製本機 DBM-600 |
| 形式 | 床置き式 |
| 用紙サイズ *1 | 中綴じ折り、綴じなし折り
幅:105～364mm 長さ:170～640mm 定型サイズ:A5 縦、A4 縦・横、A4SR 縦・横、A3 縦、A3SR 縦、B5 縦・横 、 B4 縦・横、B3 縦 ※幅:長さは 1 : 3.1 以下であること ※シート/シートのとき、または用紙の揃いが悪いときには DBM-600 AIRKIT (オプション)が必要 平綴じ、平綴じ折り B5 横、A4 縦・横、A4SR 縦・横、B4 縦・横 肩綴じ B5 横、A4 縦・横、A4SR 縦・横、B4 縦 中入れ 表紙 + 中身、A3 縦 +A4 横 スルー 幅:105～364mm 長さ:170～364mm |
| 紙質 *1 | 中綴じ折り、綴じなし折り
上質紙:64～160g/m2 アート/コート紙:84～160g/m2 表紙:350g/m2以下 平綴じ、平綴じ折り、肩綴じ 上質紙:64～130g/m2 中入れ 上質紙:64～81.4g/m2 |
| 用紙形態 | シート物 |
| 処理形態 *2 | 中綴じ折り(断裁有無)
綴じなし折りあり(断裁無) 平綴じ 平綴じ折り(断裁無) 肩綴じ 中入れ(断裁無) スルー |
| 処理可能枚数 | 中綴じ折り、平綴じ折り
用紙幅 200mm 以上 300mm 未満かつ上質紙81.4g/m2:2～30枚 上記以外の場合:2～25 枚 表紙が 350g/m2、中身が上質 81.4g/m2:24枚まで 平綴じ・肩綴じ A4 横、A4SR 横 上質 81.4g/m2:2～50枚 B5 横、A4 横:5～30 枚 その他用紙サイズ:5～20枚 綴じなし折り 2～5枚 中入れ 中身1枚、表紙1～5枚 |
| 用紙受け入れ方式 | シート/シート、セット/セット |
| 最大通紙セット厚み | 中綴じ折り、綴じなし折り、平綴じ折り
2.5mm 以下 ※上質 81.4g/m2の場合は 3mm以下 平・肩綴じ A4 横、A4SR 横 上質 81.4g/m2時:5.0mm 以下 上記以外:3.0mm 以下 中入れ 0.6mm 以下 |
| 処理速度 *1 | 中綴じ折り
5,200セット/時 上質 81.4g/m2、5枚、 最小仕上がり 4,600セット/時 上質 81.4g/m2、10枚、A5 縦仕上がり 4,100セット/時 上質 81.4g/m2、10枚、A4 縦仕上がり 3,600セット/時 上質 81.4g/m2、10枚、A4 横仕上がり(横綴じ) 平・肩綴じ 4,500セット/時 上質 81.4g/m2、10枚、A4 横仕上がり 3,900セット/時 上質 81.4g/m2、10枚、B4 縦仕上がり |
| 検知機能 | 紙詰まり(搬入部、綴じ部、平綴じ排出部、折り部、排出部)
カバー開閉検知、非常停止スイッチ、ワイヤーニアエンプティ |
| 使用電源 | 100V、50/60Hz、5.0A |
| 消費電力 | 415W |
| 機械の大きさ | 単体使用時:1848(W)x928.5(D)x1227(H)mm
設置スペース:1951(W)x928.5(D)x1513(H)mm |
| 質量(重量) | 386Kg(付属品、ワイヤーを含む) |
